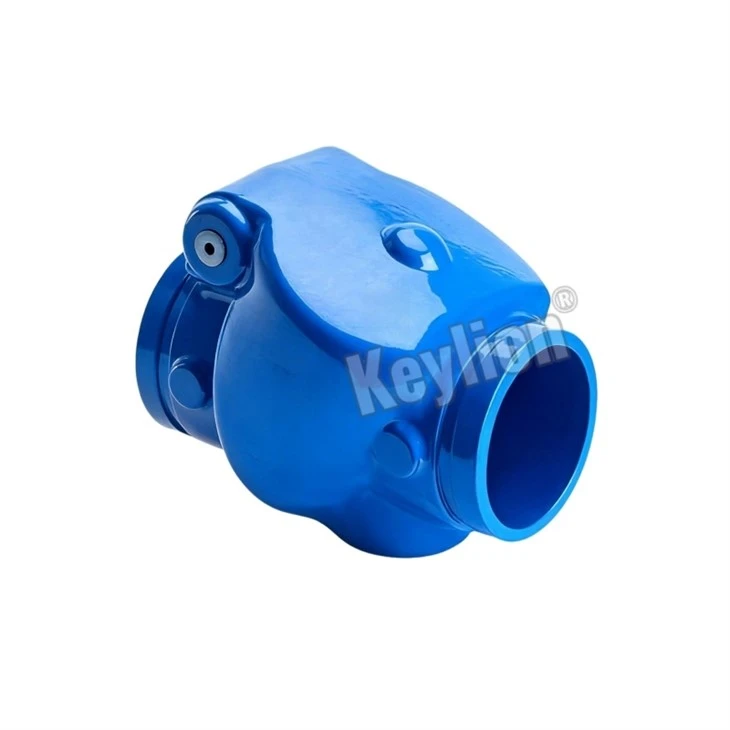

Válvula de retención oscilante de 4 pulgadas

4 Inch Swing Check Valve
4 Inch Swing Check Valve

Válvula de retención oscilante de 4 pulgadas

La válvula de retención oscilante de 4 pulgadas está diseñada para evitar el flujo inverso en sistemas de tuberías y proteger bombas y equipos contra contrapresión y golpes de ariete.

Envíeconsulta

Introducción del producto

Descripción general del producto

La válvula de retención oscilante de 4 pulgadas está diseñada para evitar el flujo inverso en sistemas de tuberías y proteger bombas y equipos contra contrapresión y golpes de ariete.

El disco gira sobre una bisagra y se cierra automáticamente cuando el flujo se invierte, lo que garantiza un control estable del flujo unidireccional-en sistemas de tuberías industriales y de agua.

4 Inch Swing Check Valve

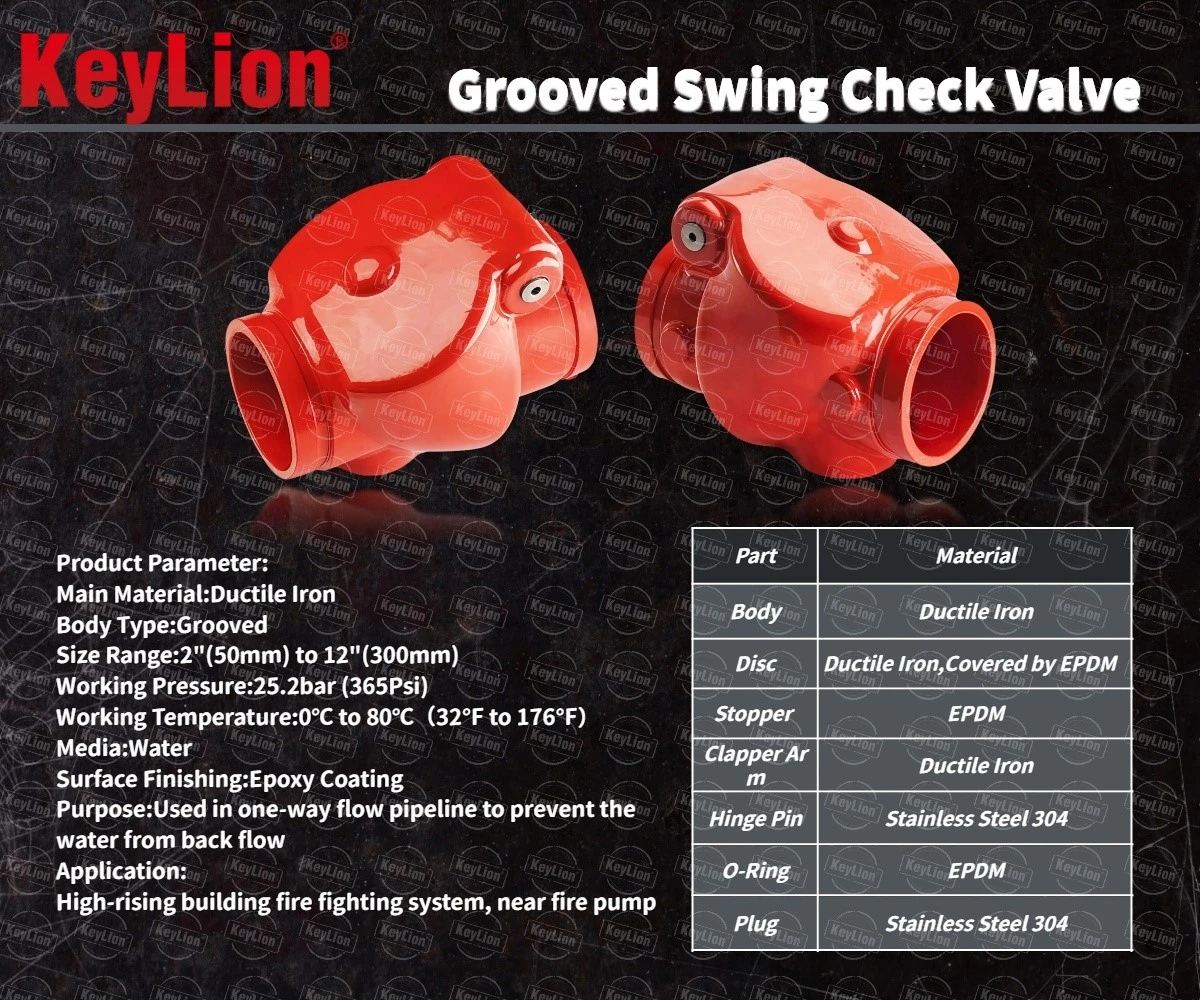

Parámetro del producto

Parámetro	Detalles de la especificación
Nombre del producto	Válvula de retención oscilante de 4 pulgadas
Material principal	Hierro dúctil
Tipo de cuerpo	Estriado
Rango de tamaño	4 pulgadas (Disponible desde DN50 a DN300 bajo pedido)
Presión de trabajo	PN10/PN16/PN20/PN25
Temperatura de trabajo	0 grados a 80 grados (32 ℉ a 176 ℉)
Medios de comunicación	Agua
Acabado de superficies	Revestimiento epoxi
Objetivo	Se utiliza en una-tubería de flujo unidireccional para evitar que el agua retroceda.
Solicitud	Sistema de extinción de incendios en un edificio alto-, cerca de la bomba contra incendios

Material del producto

Parte	Material
Cuerpo	Hierro dúctil
Desct	Hierro dúctil, cubierto por EPDM
Tapón	EPDM
Brazo de badajo	Hierro dúctil
Pasador de bisagra	Acero inoxidable 304
Anillo tórico	EPDM
Enchufar	Acero inoxidable 304

Ventajas principales de ingeniería

El cuerpo hidrodinámico-de diámetro total permite que el disco gire completamente fuera de la ruta del flujo, lo que limita la caída de presión y reduce los costos de bombeo activo.

El disco de EPDM completamente encapsulado ofrece un sello resistente y hermético-incluso bajo baja contrapresión para minimizar el riesgo de golpes de ariete.

El revestimiento epóxico adherido por fusión interno y externo mide al menos 250 micrones de espesor para proteger contra la corrosión y el óxido a largo plazo.

Cada lote se somete a pruebas de vacaciones de alto voltaje-de 3000 V para garantizar que la capa protectora no contenga poros ni puntos finos.

Los pasadores de bisagra de acero inoxidable 304 evitan el agarrotamiento interno y mantienen una rotación suave del disco durante ciclos de funcionamiento prolongados.

Recursos técnicos y soporte de proyectos

Para respaldar la licitación de su proyecto y la planificación de inventario, nuestro equipo de ingeniería proporciona documentación técnica completa previa solicitud:

Archivos CAD 2D/3D:Disponible en formatos STEP y DWG para una integración perfecta en sus diseños de tuberías de HVAC o protección contra incendios.

Hojas completas de pesos y dimensiones:Datos logísticos precisos para el cálculo de costos de envío y análisis de carga de colgadores de tuberías.

Manuales de la OIM:Se proporcionan manuales completos de instalación, operación y mantenimiento con cada lote para garantizar una implementación en campo-sin problemas.

Datos de trazabilidad de materiales:Acceso previo al envío a informes de pruebas químicas y físicas para su alineación con el control de calidad.

Embalaje de envío y exportación

Trazabilidad

Cada lote de válvulas es rastreable hasta su materia prima fundida.

paletización

Las cajas están estructuradas con paletas integradas para una descarga eficiente con montacargas en su almacén.

Embalaje en condiciones de navegar

Las válvulas están protegidas con tapas de plástico, selladas en bolsas a prueba de polvo y embaladas de forma segura en cajas de madera contrachapada que cumplen con ISPM 15 y libres de fumigación-.

Preguntas frecuentes

P: ¿Prueban todas las válvulas o simplemente realizan muestreos por lotes?

R: Realizamos pruebas de presión de asiento y carcasa 100 % hidrostáticas en cada válvula según EN 12266-1 antes del embalaje, y proporcionamos certificados de prueba de fábrica EN 10204 3.1 con cada envío.

P: ¿Se puede instalar esta válvula de retención oscilante de 4 pulgadas en tuberías verticales?

R: Sí, es adecuado tanto para instalaciones horizontales como para tuberías verticales con dirección de flujo ascendente.

P: ¿Cuál es su plazo de entrega estándar y MOQ para pedidos de distribuidores?

R: Nuestro plazo de producción estándar es de 25 a 35 días y ofrecemos estructuras de MOQ flexibles para respaldar a los distribuidores regionales y los primeros-pedidos.

P: ¿Admiten marcas OEM y colores personalizados?

R: Sí, podemos fundir o grabar su logotipo directamente en el cuerpo de la válvula y personalizar el color del recubrimiento epóxico para que coincida con los requisitos del mercado regional (como RAL 3000 rojo o RAL 5017 azul).
